专业水电安装 （水电最高级走法 ）穿线管走活线

51948133

     水电穿线管之最高级走活线  以最短的距离布线，大大节约电线成本，易于后来维修。加线 电线散热快
我们的走法是  先把线管预埋进墙体，然后墙面补槽，所有工序做完 最后用穿线器来进行穿电线！

联系电话   程师傅  13971627862



电路改造的施工要点
1． 设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。
2． 开槽深度应一致，一般是PVC管直径+10MM。
3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明1.5平方，插座2.5平方，空调机4.0平方，进户线10.0平方。
4．暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超过15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。
5． PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与PVC管用锣接固定。
6． PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。
7． 电源线与通讯线不得穿入同一根管内。
8． 电源线及插座与电视线及插座的水平间距不应小于500mm。
9． 电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
10． 穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。
11．安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。保护地线为2.5平方的双色软线。
12． 当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。
13． 连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。
14.导线间和导线对地间电阻必须大于0.5MΩ。

15. 电源插座底边距地宜为300mm，平开关板底边距地宜为1300mm。挂壁空调插座的高度1900MM。脱排插座高2100MM，厨房插座高950MM，挂式消毒柜1900MM，洗衣机1000MM。
电视机650MM。
16.同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm.
17..每户应设置强弱电箱，配电箱内应设动作电流30MA的漏电保护器，分数路经过控开后，分别控制照明，空调，插座等。控开的工作电流应与终端电器的最大工作电流相匹配，一般情况下，照明10A，插座16A，柜式空调20A，进户40-60A。
18.安装开关，面板，插座及灯具时应注意清洁，宜安排在最后一涂乳胶漆之前。

在家庭装潢中，网络布线是必不可少的。不少个人请的水电工布线，装潢结束时都多多少少留下一些遗憾，不是这间电话线不通，就是那个房间电视不清楚或某个插座没电。遇到这种情况大家都显得无奈，房子已装潢好，重新增加布线是不可能的。只能用无绳电话或用明线来弥补，心时实在很不舒服。

　　 在家庭网络布线中，能不能没有遗憾呢？回答是肯定的。下面将家庭装潢中的做法告诉大家，以供参考。

确定网络布线设计草图

　　在进行布线前，首先应该了解自己的居室环境及各房间的用途，什么地方可以开槽挖线，什么地方不可以？同时要了解家庭的网络需求，什么地方要上网？什么地方要看电视？自己心里要有一个谱。

　　然后根据新房的电源配电箱、有线电视进线口和电话线、网线入户口的位置，确定配电箱及分线器的位置。一般配电箱不要轻易移动（如果开发商有提供配电箱的话）；电话线及网络线的配线箱应选一个既隐蔽又方便操作的地方（不影响美观），考虑到要放路由器和交换机，所以应设计一个较大的配线箱；有线电视则在进线口设计一个能摆放两只电视分配器的盒子。
现在装修一套房子至少要上万元的花费，很多业主并不吝惜在能看得见的地方花钱，但很多不负责任的施工队很可能在隐蔽工程上“节省”费用，偷工减料可能带来难以想象的后果。因此，业内专家提醒您，在选择电气线路配置时不要图便宜、省事，一定要做符合规范的工程，一次性的投入换来的是几十年生活的电气安全。
　　导线必须用铜线横截面国家有标准
　　如果您装修的是旧房子，那么原来的铝线一定要更换成铜线。因为铝线极易氧化，接头处易打火。曾有调查显示，使用铝线的住宅电气火灾的发生率为铜线的几十倍。
　　导线的横截面在国家住宅设计规范中也有明确的规定：分支回路应用横截面不小于2.5平方厘米的导线；空调等大功率电器应单独有一个回路，导线的横截面不小于4平方厘米。
　　考虑到将来厨房和卫生间的电器种类和数量都可能激增，也应预先用4平方厘米的导线布线。
　　至少有四个回路漏电保护不能忽视
　　过去的房子只有一个回路，这样既不方便也不安全，任何线路出现短路，整个房间就都陷于瘫痪，因此足够的回路对于现代家庭来说是必不可少的。根据房间的使用面积，照明线路可选择2 3个回路，电源插座也选择2 3个回路，厨房和卫生间各走一路，空调可使用一个回路。
　　为了美观和便于检查更换，一般家庭都采用开槽埋线，暗管敷设的方式。值得注意的是，布线过程中应遵循“火线进开关，零线进灯头”的原则，并在电源插座上设置漏电保护装置。
　　安装足够插座避免乱拉电线
　　由于没有足够的插座，许多家庭就在家中使用插线板来满足用电需要。但据专家介绍，如果在室内使用了不合格的插线板，极易引起人身电击和电气火灾。所以在装修时设置充足的插座就能避免乱拉电线的麻烦。专家建议，最好在卧室安装4组插座，客厅每2.5平方米一组，厨房1.2平方米一组，空调、排风扇、洗衣机等应该用专用插座。
　　到正规市场买导线
　　导线的质量关系到整个电气布线的安全。有些劣质导线使用的绝缘体是回收的再生塑料，色泽暗淡、质地疏松、绝缘能力差，容易老化或被电压击穿，引起短路和火灾。还有些铜芯中的铜含有杂质，导电性还不如铁丝，容易引起电气事故。而合格产品应该是选用高纯度的铜做铜芯，外层绝缘材料均匀且有韧性。专家建议，一定要到正规市场买合格产品。
　　现在就可以根据自己的设想画出布线草图了（或向装潢公司和水电工说清自己的设想）。

在所有的装饰工程中，水电工程是至关重要的，而在预算时，所有公司的报价是不含水电工程费用的。但在实际的操作当中，则按实际的工程量计算，所以有的客户在不了解报价的情况下，随意拆改水电，到结算费用时，才发现与自己想象的差之甚远，从而引发双方的争执，造成关系僵持，后面的工作很难继续下去。所以，在水电改造的工程中，应该目的明确，能够保持原有的管线最好不动，按照设计师的设计去改动，这样您也做到了心中有数。
　　另外，您应该注意水电的工程质量，现在介绍几种检验方法和施工的标准。
　 首先来看电线的施工方法：
　　1、电气产品是否是符合有关标准的合格产品。
　　2、电气线采用阻燃型暗管铺设，导线在管内不应有结头和扭结。
　　3、禁止将导线直接埋入抹灰层内。
　　4、“火线进开关，零线进灯头”，插座接线应符合“左零右火接地在上”的规定。
　　5、空调及大功率电器应单独设管(阻燃管处理)。
　　6、电源线、电视线、电话线不得装入同一个管道内。
　　7、开关、插座安装牢固，位置正确，盖板端正，紧贴墙面，四周无缝隙。
　　电气工程安装之后，应进行电气通电，灯具试亮，开关控制等。工程竣工后，应向客户提供配线施工图，标明导线规格及走向。
　　其次，管线的安装应该：
　　1、管道排列合理，铺设牢固，横平竖直，开关、阀门安装平整，使用灵活、方便。
　　2、给水管道及附件连接严密，通水试压无渗漏，出水通畅，水表运转正常。
　　3、排水管道应畅通，无阻塞，无渗漏，浴缸底部应高于放水道弯，地漏箅子应略低于地面。
　　4、卫生洁具安装牢固，外表光洁无损伤

zty1003

51948133

水电穿线管之最高级走活线  以最短的距离布线，大大节约电线成本，易于后来维修。加线 电线散热快
我们的走法是  先把线管预埋进墙体，然后墙面补槽，所有工序做完 最后用穿线器来进行穿电线！

联系电话   程师傅  13971627862

51948133

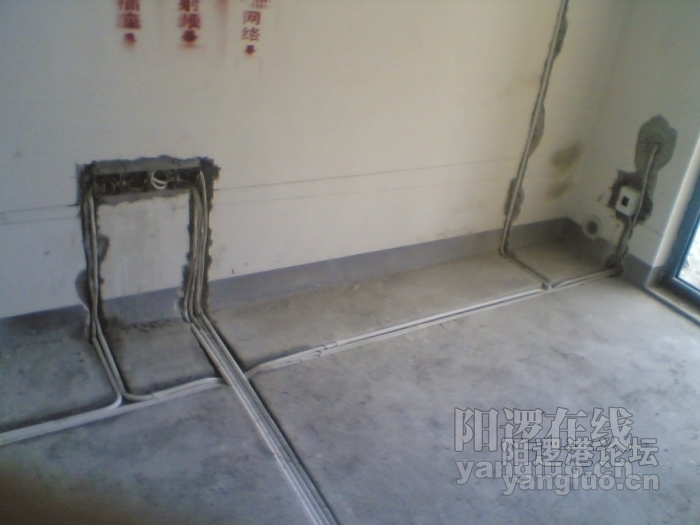

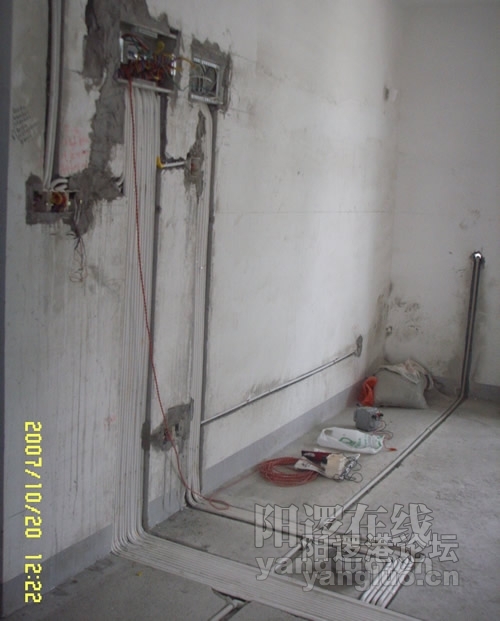

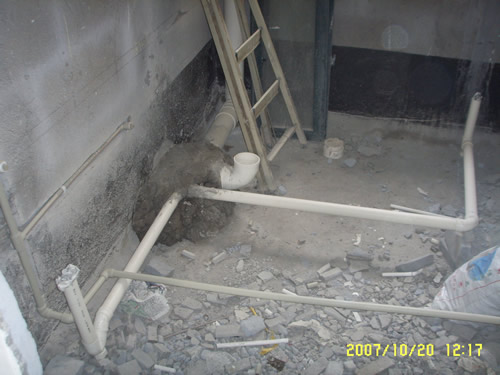

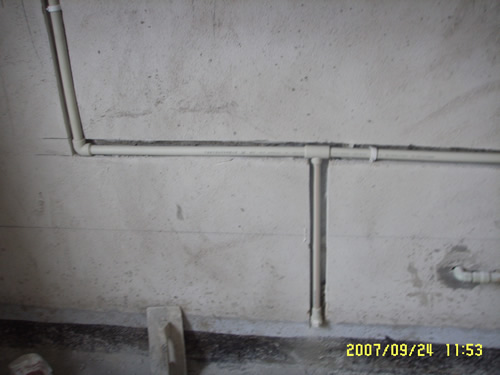

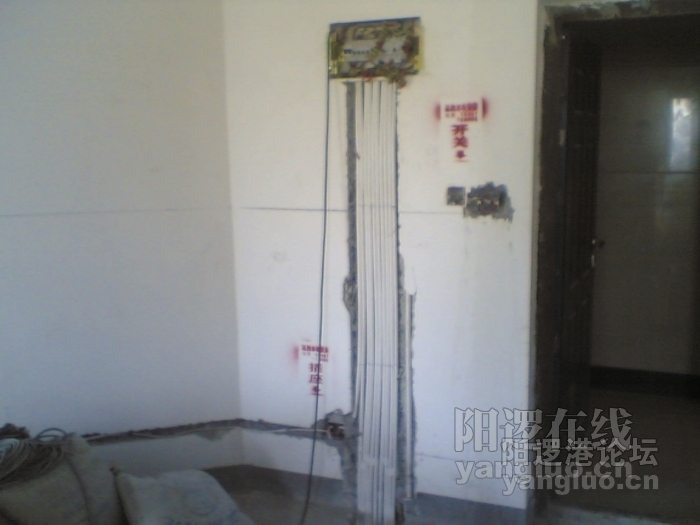

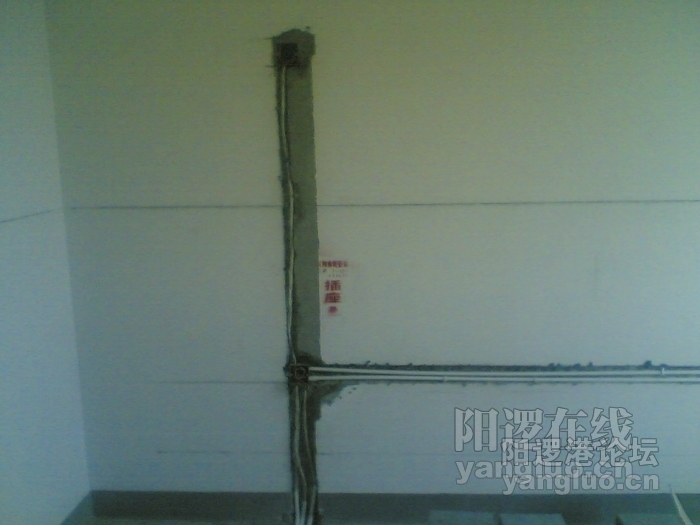

以上是部分工地图片
